Jak maty filtracyjne w wentylacji strefy EDM ograniczają pył i osady przy elektrodrążeniu

W strefie obróbki elektroerozyjnej EDM właściwa cyrkulacja powietrza oraz unoszący się nieustannie pył technologiczny bezpośrednio wpływają na warunki pracy samej maszyny i otaczającego ją środowiska produkcyjnego. Ekstremalne temperatury tego procesu powodują ciągłe powstawanie mikroskopijnych drobin. Osadzają się one na kluczowych elementach mechanicznych, układach optycznych oraz w całej wolnej przestrzeni warsztatu. Skuteczna ochrona wymaga precyzyjnego zarządzania ruchem powietrza, co z kolei wymusza stosowanie sprawdzonych rozwiązań zatrzymujących cząstki stałe jeszcze przed ich rozproszeniem po hali.

Przeczytaj również: Czym różnią się akty notarialne od innych dokumentów?

Zanieczyszczenia na stanowisku elektrodrążenia

Podczas elektrodrążenia temperatura w kanale plazmowym osiąga rząd kilku tysięcy stopni Celsjusza, najczęściej oscylując w przedziale od 6000 do 7000 K. Tak wysoka wartość cieplna powoduje gwałtowne topienie oraz częściowe odparowanie materiału przedmiotu obrabianego i samej elektrody. Po szybkim spadku ciśnienia następuje wyrzucanie stopionego metalu. Krzepnie on niemal natychmiast, przyjmując postać twardych kuleczek lub ostrych cząstek o zróżnicowanej wielkości. W rezultacie powstaje aerozol złożony w głównej mierze z drobin metalicznych, a także specyficznych domieszek węglowodorów i pyłu węglowego, których dokładne proporcje zależą ściśle od parametrów obróbki oraz użytego chłodziwa.

Przeczytaj również: Wybór odpowiednich palet dla branży budowlanej

Zanieczyszczenia pochodzące bezpośrednio z EDM mają zupełnie inną specyfikę niż zwykły pył warsztatowy generowany przy frezowaniu czy szlifowaniu. Są zazwyczaj znacznie drobniejsze i zawierają produkty pirolizy dielektryka, na przykład specjalistycznej nafty syntetycznej albo oleju transformatorowego. Zjawisko to sprawia, że unoszący się materiał wykazuje właściwości mocno przewodzące lub wyjątkowo lepkie. Z tego powodu drobiny technologiczne tworzą trudne do usunięcia, smoliste osady, które łatwo wnikają w szczeliny układów sterowania, uszczelnienia oraz prowadnice. Taki proces grozi przyspieszonym zużyciem cennych komponentów maszyny i częstszymi przestojami serwisowymi.

Przeczytaj również: Właściwości antyalergiczne i higieniczne drewnianych okrągłych patyczków do lodów

Rola wentylacji i skuteczna filtracja powietrza

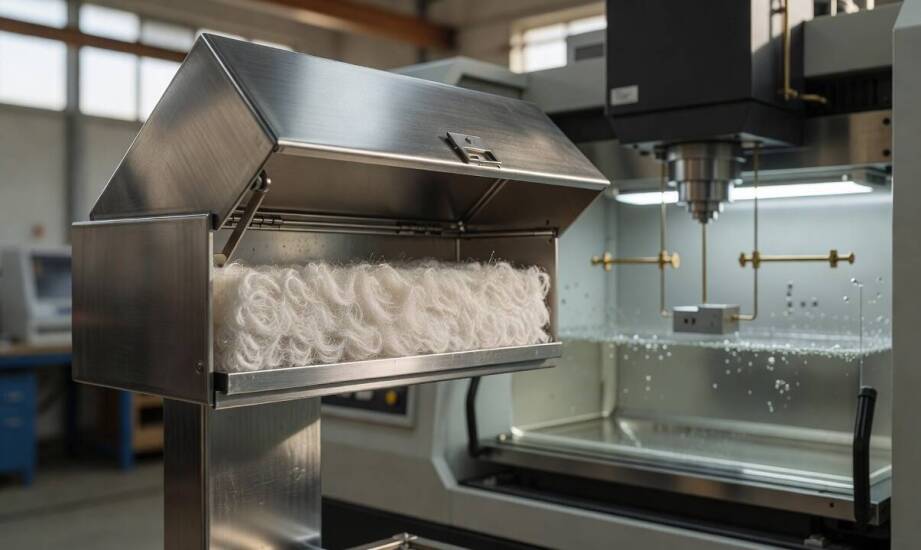

Sposób zaprojektowania przepływu powietrza w strefie roboczej maszyny decyduje o tym, czy uciążliwe drobiny zostaną błyskawicznie wychwycone, czy też rozprzestrzenią się po całej narzędziowni lub wtryskowni. Zabudowa stanowiska z wykorzystaniem dedykowanych osłon mechanicznych mocno ogranicza niekontrolowane pylenie wokół operatora. Kieruje ona również główny strumień oparów prosto do instalacji odciągowej. Odpowiednio dobrana i prawidłowo osadzona na wlocie lub wylocie mata filtracyjna do wentylacji pozwala na bezpieczne i bardzo efektywne zatrzymanie przemieszczających się zanieczyszczeń. Tworzy ona pierwszy etap fizycznej ochrony układu przed całkowitym zalepieniem rurociągów.

Dawniej w takich zastosowaniach przemysłowych powszechnie stosowano materiały oznaczane klasą G3 lub G4 według wycofanej już normy EN 779. Obecnie, zgodnie z aktualnym i bardziej precyzyjnym standardem badawczym ISO 16890, klasyfikuje się je jako filtry zgrubne z grupy ISO Coarse. Niezależnie od obowiązującego nazewnictwa, ich konstrukcja oparta na wytrzymałej, gęstej włókninie syntetycznej gwarantuje dużą chłonność przy jednoczesnym zachowaniu optymalnego oporu przepływu. Szybsze brudzenie powierzchni roboczych wokół maszyny, spadek wydajności wyciągu lub ostry zapach chłodziwa wyczuwalny w hali to wyraźne sygnały przeciążenia układu i pilnej konieczności wymiany zabrudzonych wkładów.

Firma Transcorn z Olsztyna specjalizuje się w dostarczaniu materiałów eksploatacyjnych oraz części zamiennych dla zakładów obróbczych, w tym odpowiednich włóknin chroniących układy odciągowe maszyn EDM i WEDM. Spółka zaopatruje polskie narzędziownie w chemię techniczną, druty molibdenowe oraz szeroki asortyment metali nieżelaznych.

Ostateczny dobór metody oczyszczania przestrzeni roboczej przy elektrodrążeniu zależy od rodzaju wykorzystywanego chłodziwa, intensywności samej obróbki prądowej oraz całkowitej kubatury danego pomieszczenia. Precyzyjna analiza składu powstających osadów oraz pomiar wydajności wyciągu znacząco ułatwiają wytypowanie właściwej bariery ochronnej. Sprawne i nieprzerwane przechwytywanie szkodliwych zanieczyszczeń z elektrodrążarek stabilizuje ciągłość produkcji narzędziowej, a także skutecznie zabezpiecza układ oddechowy personelu.
